簡要描述：

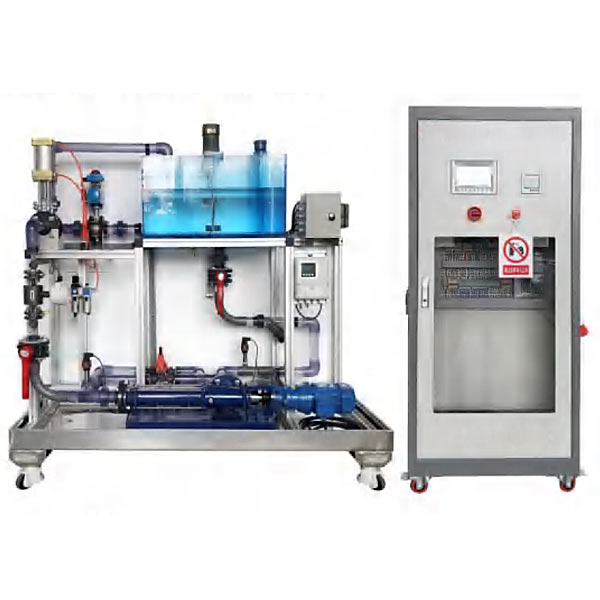

泵站系統運行與維護綜合實訓平臺,泵管閥實訓裝置通過水泵、管道和閥門的操控，實現液體輸送。主要由螺桿泵、空壓機、儲氣罐、氣動刀閘閥、氣動蝶閥、過濾器、安全閥、隔膜閥。
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 不銹鋼鋼架 | 尺寸：180cm×85cm×120cm；材料：主要框架由45mm×45mm鋁型材制作，底部托盤由2mm不銹鋼板制作；功能：用于器件的固定和擺放。 | 1 | 套 |
| 2 | 集水池 | 刻有液位標尺：尺寸：75cm×45cm×42cm；材料：10mm厚淡藍色有機玻璃板制作；功能：帶有液位指示功能，提供實訓水源。 | 1 | 套 |
| 3 | 藥劑池 | 尺寸：30cm×30cm×29cm；材料：8mm厚淡藍色有機玻璃板制作；功能：藥劑配置和儲存。 | 1 | 套 |
| 4 | 穩流筒 | 尺寸：Φ120cm×47cm；材料：淡藍色有機玻璃管制作；功能：穩定液面，避免液面波動造成的誤差。 | 1 | 套 |
| 5 | 螺桿泵 | 分體式（定子分瓣成型）；電源：AC380V 50Hz；功率：0.75KW；流量：800L/h。 | 1 | 臺 |
| 6 | 計量泵 | 電磁隔膜式；電源：AC220V 50Hz；功率：16W；流量：15L/h。 | 1 | 臺 |
| 7 | 空壓機 | 電源：AC220V 50Hz；功率：0.55KW；排氣量：118L/min。 | 1 | 臺 |
| 8 | 攪拌機 | 電源：AC220V 50Hz；功率：60W和25W，由電機、聯軸器和攪拌桿組成。 | 1 | 套 |
| 9 | 氣動刀閘閥 | 規格：DN50，材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和磁性開關，可反饋閥門啟閉狀態。 | 1 | 套 |
| 10 | 氣動蝶閥 | 對夾式，規格：DN40；材質：不銹鋼；氣源壓力：0.4～0.7MPa；配電磁閥和回信器，可反饋閥門啟閉狀態。 | 1 | 套 |
| 11 | 電動調節閥 | 規格：DN40；材質：不銹鋼；輸入信號：4～20mA。 | 1 | 個 |
| 12 | 安全閥 | 雙由令，規格：DN15；材質：PVC；耐壓：1MPa。 | 1 | 個 |
| 13 | 過濾器 | 雙由令，規格：DN40；材質：透明PVC。 | 1 | 個 |
| 14 | 隔膜閥 | 雙由令，規格：DN15；材質：PVC。 | 1 | 個 |
| 15 | 球閥 | 雙由令，規格：DN40；材質：PVC。 | 1 | 個 |
| 16 | 蝶閥 | 對夾式，規格：DN40；材質：PVC。 | 1 | 個 |
| 17 | 壓力傳感器 | 數顯式，電源：DC24V；測量范圍：-1～10Bar；輸出信號：0～10V，連接：G1/2陽螺紋。 | 2 | 個 |
| 18 | 電磁流量計 | 型號：PMF-GW1.6AI-10K1F4T/C3；電源：AC220V 50Hz；測量范圍：0～2m3/h；輸出信號：4～20mA。 | 1 | 臺 |
| 19 | 超聲波物位儀 | 電源：DC24V；測量范圍：0～1m；輸出信號：0～10V；盲區：<0.06m。 | 1 | 臺 |
| 20 | 儲氣罐 | 材質：不銹鋼；容積：0.5L；耐壓：1.2MPa。 | 1 | 個 |
| 21 | 起源處理元件 | 調壓范圍：0.15～0.9MPa；自動排水。 | 1 | 套 |
| 序號 | 器材名稱 | 器材規格或型號 | 數量 | 單位 |
| 1 | 電氣控制柜 | 尺寸：80cm×60cm×180cm；材料：鋼板靜電噴塑工藝，柜架國際灰，柜門乳白色；四面開門。 | 1 | 套 |
| 2 | 通斷開關 | 型號規格：LW42B32-1017/LF；額定工作電壓：AC380V；額定工作電流：32A；額定絕緣電壓：400V；安裝方式：螺釘安裝；極數：4P；N極模塊：有；使用類別：AC-21B。 | 1 | 個 |
| 3 | 急停按鈕 | LAY16系列，紅色；型號：Φ22-LAY16-CR11；操作方式：緊急式；觸頭結構：復合按鈕；防護方式：保護式；工作電壓：380（V）V；工作電流：5（A）A。 | 1 | 個 |
| 4 | 三相多功能電力表 | HXDZ系列三相綜合電量表，應用數字采樣技術，對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、等進行實時測量顯示。電源：220VAC，功耗≤5W，工作溫度-10～50℃，測量范圍：輸入電壓0～500V/AC，電流0.03～5A/AC，頻率45～65Hz。 | 1 | 個 |
| 5 | 觸摸屏 | SIMITIC HMI，KTP700基本版，精簡面板，按鈕式/觸摸式操作，7”TFT顯示屏，65535顏色，PROFINET接口，輸入電壓24VDC，支持EtherNer/IP協議和MODBUS，每臺設備最大變量數800，每副圖片最大變量數100，可組態最大圖片數量250 | 1 | 個 |
| 6 | 空開 | 3P 20A | 1 | 個 |
| 7 | 空開 | 2P 10A | 2 | 個 |
| 8 | 三相組合式電流互感器 | CT3D-400，三相組合式 | 1 | 個 |
| 9 | 西門子SCALANCE XB005交換機 | 6GK5005-0BA00-1AB2，此交換機針對10/100Mbit/s；用于架設小型星狀或線狀結構，帶有LED診斷，輸入電壓為24VDC，額度功率1.68W，帶有5個10/100Mbit/s雙絞線端口及RJ45插座 | 1 | 個 |
| 10 | 交流接觸器 | LC1E0610M5N，線圈電壓220V，線圈額定電流6A，額定頻率50Hz | 1 | 個 |
| 11 | 開關電源1個 | 型號為：HDR-120-24，輸入電壓220VAC，輸出電壓DCS24， 輸出電流5A，額定功率120W，工作溫度-20℃～70℃ | 1 | 個 |
| 12 | PLC可編程控制器 | 國際知名品牌的PLC可編程控制器（西門子6ES7 215-1BG40-0XB0），CPU1215C，輸入電壓220VAC，帶有400mA輸出電流，它可用作負載電源，14點集成24V直流數字量輸入，10點集成數字量輸出，24V直流或繼電器，2點集成模擬量輸入0～10V，2點集成模擬量輸出0～20mA，4點脈沖輸出，頻率最高100KHz，PWM輸出，頻率最高100KHz，2個集成以太網接口，6個快速計數器；可通過附加通信接口拓展，通過附加通信接口擴展，例如，RS485 或 RS232，通過信號板使用模擬或數字信號直接在 CPU 上擴展，通過信號模塊使用各種模擬量和數字量輸入和輸出信號擴展。可選存儲器擴展（SIMATIC 存儲卡）。PID 控制器，具有自動調諧功能。集成實時時鐘。中斷輸入：對過程信號的上升沿或下降沿作出極高速響應 | 1 | 個 |
| 13 | SM1234 | 西門子6ES7 234-4HE32-0XB0，供電為24VDC，功耗2W；4路模擬量輸入，輸入類型為電壓或電流（可兩個選為一組），輸入范圍為±10V、±5V、±2.5V或0～20mA，精度為滿量程的±0.1%/±0.2%；2路模擬量輸出，輸出類型為電壓或電流，輸出范圍±10V或0～20mA，精度為滿量程的±0.3%/±0.6% | 1 | 個 |
| 14 | G120C變頻器 | 國際知名品牌工業變頻器（西門子6SL3210-1KE15-8AF1），具有結構緊湊、高功率密度等優點，G120C可滿足眾多應用的需求，例如傳送帶、攪拌機、水泵、風機、壓縮機以及一些基本的物料處理機械等。功率:2.2KW，電源電壓：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全轉矩切斷 現場總線集成：PROFINET-PN 防護等級 IP20/UL，并配有BOP操作板 | 1 | 個 |
| 15 | BOP面板 | 西門子6SL3255-0AA00-4CA1，通過基本操作面板BOP-2可實現驅動調試、運行監控以及個性化參數設置。該組件配備兩行屏及菜單導航功能，從而使標準型驅動的調試更加簡潔。通過預設的導航鍵可方便的實現驅動的手動控制，BOP提供專用的切換鍵，用于手自動模式切換。通過直觀的菜單導航可方便的實現變頻器診斷，還支持同型號驅動的批量調試，為此將一臺變頻器的參數復制到BOP-2中，之后可根據需求載入至其他變頻器。BOP-2的運行溫度為0～50℃ | 1 | 個 |
| 16 | 內置調速器 | SK200E；輸入信號：0～10V | 1 | 個 |
| 17 | 繼電器 | TRS 24VDC 1CO | 3 | 個 |
| 18 | 電容器 | CBB61系列，聚丙烯薄膜，容量為4μF±5% 500VAC和2μF±5% 500VAC | 2 | 個 |
| 19 | 工業明裝插座 | DEP2-125，工業明裝。 | 1 | 個 |
| 20 | 工業用插頭 | DEP2-025 | 1 | 個 |
| 21 | 警示牌 | 懸掛式，尺寸：160mm×200mm×1.5mm | 個 | |
| 22 | 監控軟件 | 采用TIA V15組態軟件設計，包括泵閥操作、數據處理顯示、趨勢曲線、報警處理等。 | 個 |
| 名稱 | 主要組成器件 | 數量 |
| 配件工具 | 包含卷尺、梅花開口兩用扳手套裝、活口扳手、生料帶、內六角扳手組合套裝、電工工具組合套裝、插線板、萬用表、烙鐵架、電工膠帶、盤根取出器、管鉗、電腦桌、操作臺、移動式小吊機和吊帶等。 | 1套 |
常見問題：
1、如果我要購買泵站系統運行與維護綜合實訓平臺,泵管閥實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的泵站系統運行與維護綜合實訓平臺,泵管閥實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開泵站系統運行與維護綜合實訓平臺,泵管閥實訓裝置的發票，您需要提供開票資料。
3、你們的泵站系統運行與維護綜合實訓平臺,泵管閥實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
