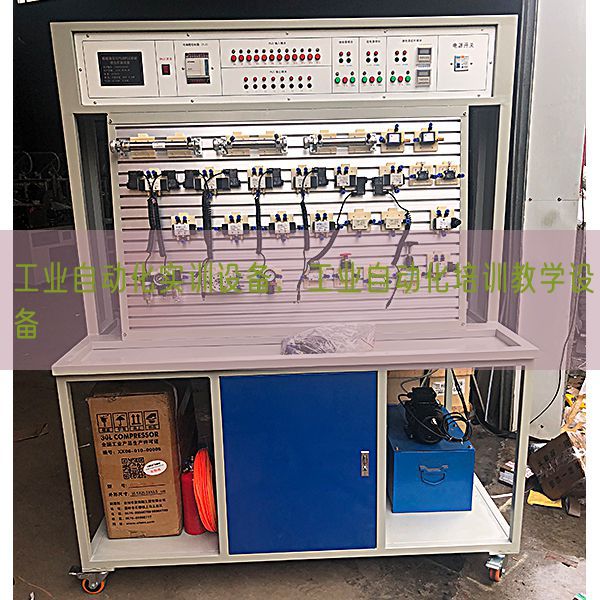

--03A 工業自動化綜合實驗裝置（PLC+變頻器+觸摸屏+單片機）

工業自動化綜合實驗裝置集PLC技術、微機控制技術與一體，即有形像的模型，又有生動具體的運行機構，實驗實操便利，是各院校可編程控制器技術實行實物實驗的理想模型。

一、設備特別點
1、模型塊式構造，箱式掛式模塊件更換便利，方便組織各種實驗項目及拓展新的實驗功能。
2、適合就業前及崗前綜合技能實訓，適合高級工技能培訓考核。
3、能實行小型工程項目設計、設備選型、裝配調節測試、實操模仿。
4、只需三相四線交流ACAC電源即可投入使用，實驗資源豐富、綜合性強，有效節約實驗用房。
5、安全性高，除配備裝備電壓（V）型和電流（A）型漏電保護器外，裝置設定有單片機全程監控的過載或短路軟截止保護功能，保證設備和人身安全。
二、技術功能
1、寫入電壓（V）：三相四線制～380V±10% 50Hz
2、作業環境：溫度（℃）界限-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）：＜1.5KVA
4、外觀尺寸：2100mm×750mm×1680mm
三、裝置配備裝備
（一）電源、信號源、儀表器具控制屏
控制屏為鋼制雙層亞光密紋噴塑構造，鋁制操作面板。為實驗提供交流ACAC電源、直線DC電源、信號源、測量試驗儀表、安全保護等。具體功能如下：
1、主控功能板
（1）三相四線電源寫入，經過漏電保護器接通總開關,由接觸器經過啟動、停止按鈕實行實操。
（2）設定有450V指針式交流ACAC電壓（V）表三只，指示電源寫入的三相電源電壓（V）。
（3）三相四線電源輸出，設定有單片機全程監控短路或過載軟載止保護功能。設定有短路、過載、警報等功能、故障排除復位后才能啟動作業電源。
（4）裝備有～220V輸出安全插頭座，為外部儀表器具提供安全作業電源。
2、直線DC電源
（1）一路直線DC0-30V連續可調直線DC電源、內置式繼電器自動換檔，多圈電位器連續調動，設定有預設式限流保護功能，最大電流（A）2A。
（2）提供±12V、+5V、+24V直線DC穩壓電源，均有短路保護功能。
（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，設定有輸出開路，短路保護功能。
3、 功率（W）輸出函數發生器：
1）應用直接數字頻率合成（DDS）產生高精確度正弦波，方波和三角波。應用大屏幕LCD顯露輸出頻率、波動線，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率界限: 0.1HZ~3MHz, 應用鍵盤直接寫入數字設定頻率,。
4）輸出幅度應用電位器調動，正弦波輸出設定有20db,40db衰減。
5）方波占空比可調, 調動界限：1%-99%調動；方波和三角波應用TTL電平輸出。
6）頻率計最高測量界限100MHz，自動換檔。
4、嵌入式多功能互聯網虛擬儀表器具（不需電腦協作使用）：
A、終端部分應用7寸彩色觸摸屏（裝學生實驗屏上）同時配備有虛擬示波器、虛擬邏輯分折儀、虛擬頻譜儀、虛擬三用表、虛擬數字量寫入輸出模型塊。
B、基于LabVIEW虛擬儀表器具程序的編程方法，學生可自行設計各種虛擬儀表器具。
C、功能數值：
　　1）、雙蹤存貯示波器，多種同步方法，存貯深度可編程；
　　　　通道數：2路
　　　　帶寬：20MHZ
　　　　分辨率：8位
　　　　電壓（V）界限：-10~+10V
　　　　存貯深度：64K
　　2）、雙通道頻譜分折儀；
　 3）、數字三用表，可測電阻、電流（A）、電壓（V）等；
　　　　數字IO口
　　　　通道數：8路IO
　　　　寫入電平：TTL
　　　　輸出電平：TTL
　　　　電流（A）驅動：20mA/通道
4）、四路智能遠程電源控制
5）、數值設定有上傳與存檔功能并能經過服務器顯露
（二）實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板，構造堅固，造型美觀大方。設定有抽屜和元件儲物儲物儲物柜。
（三）實驗結合套件
1、PLC實驗結合套件
配備三菱FX1N-40mR主機，包括數字量I/O（24路數字寫入，16路數字量輸出），FX1N-485BD通訊模型塊，FX0N-3A模仿量模型塊（2路寫入，1路輸出），SC-09通訊編程電纜及輸出轉連接口、開關等。
