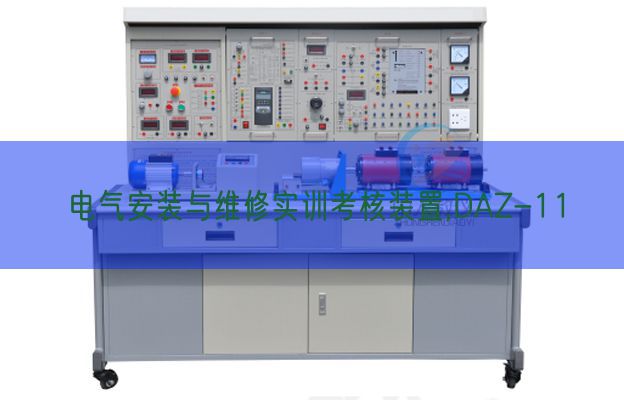

DAZ-11 電氣裝配與維修實驗考核裝置

電氣裝配與維修實驗考核裝置需應用鋼制網孔板和鋁制型材構成基礎架構，可快速裝配木磚，按較真實的反映施工現場。配備裝備有專用電源控制儲物柜，施工工量具線路與學生電源實操線路分離，在控制電子回路電源的緊急停止及多路安全保障功能讓設備需設定有極高的安全可靠性。
電氣裝配與維修實驗考核裝置含有工業電氣設備裝配架、配電箱、照明套件、電氣控制箱式模型塊、電機及驅動裝置、指令與指示元件、plc、變頻器、觸摸屏、線路器件材料、電工工量具、工量具位移車、工量具儲物柜等。按企業實際現象應用開放式、模型塊化、多樣化、標準化設計。經過課程安排電氣系統的設計、布置裝配、接線、程序設計、調節測試、運行、故障維修等實操，使學生掌控把握電氣設備裝配、調節測試運行、維護等綜合能力。
1、技術標準
 寫入電源：三相四線（或三相五線）～380V±10% 50Hz
 作業環境：溫度（℃）-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
 裝置容量（KV）：≤2kVA
 外觀尺寸：240cm×120cm×230cm（長×深×高）
 安全保護：設定有漏電壓（V）、漏電流（A）保護，安全符合國家標準
 多媒體智能型實驗管理器：
設定有科學性、獨創性、先進性。
1）、應用專用處置整理器技術與配套的工業控制技術。
2）、高清晰液晶顯露屏，圖像與文字顯露真實，中文菜單實操界面，人機交互友好。
3）、實操按鍵直觀，實操簡便快捷。
4）、可以不連接電腦實行脫機考核，老師與學生有單獨界面，老師經過密碼進入教師界面出題，學生在普通界面答題。
5）、任何一個學生機可做為老師機控制互聯網設備，完成了沒有計算機數值也可集中控制整個互聯網設備
6）、設備的試題可按照要求實行編輯。
7）、可設定該裝置的隨意一處電子回路的線路故障現象。
8）、可調節故障設定點的數量和類型。
9）、設備的故障設定裝置構成局域網后，經過主控計算機數值控制每一臺設備的故障設定、故障排除、功能數值設定、遠程起動、到時切斷電源、自動評定分數等功能。
與互聯網型多媒體管理器系統對接后可完成以下功能：
1）、可以隨意控制每個設備的學生實操允許與否。
2）、可隨意編輯試題、試題存盤，隨意設定答題限時時間。
3）、可對班級學生的成績實行統計，形成班級成績報表。
4）、可設定系統登陸密碼。
5）、能隨時收卷、閱卷，能對學生的考試現象和考試成績實行統計，幫助教師準確、全面地理解學生對各課程內容的掌控把握現象。
6）、多媒體功能：可以就地實時同步播放、演示教師臺的專用 教學系統、教學課件等，提升了學習掌控把握的效率。可以選配特制功率（W）揚聲器，使語音解說更加輕松。真正完成了計算機數值教學與實驗考核的互聯網化、信息化意義。
7）、教師臺選配圖像收集裝置，學生在自己的教學設備上可以看到老師的真實的實操步驟，也可以調節查看角度，改變了傳統的受人數限制、受角度限制的教學方法。
2、鋼制網孔板特別點
在網孔板上學會電氣控制系統中各元件的布置規劃、裝配、調節測試技能，接近工業現場。電子回路元件不需用原始的固定方法,原始方法是非常費力費時間，把元件用螺絲固定在網孔板上，而且有的元件還不能直接用螺絲在網孔板上固定（受構造和間距限制）。本裝置僅需一插一拉即可牢牢地把元件固定在網孔板上,應用的導軌式，實操便利、更換元件快捷、易拓展功能或研發新實驗考核項目。
3、可完成一體化實驗內容
按照一體化課程標準項目教學，必需可完成以下作業任務：
 基礎電氣裝配技能實訓
(1) 裝配工量具的使用實驗
(2) 檢驗測試儀表器具的使用實驗
(3) 手動彎管器加工PVC管彎管實驗
(4) PVC管、金屬管切管實驗
(5) 塑料電線管與塑料接線盒的連接實驗
(6) 管卡固定實驗
(7) 明配管入盒實驗
(8) 明管的定型彎曲實驗
(9) 線管暗敷固定實驗
(10) 預埋鐵件或膨脹螺栓實驗
(11) 橋架支、吊、托架制作裝配實驗
(12) 管內穿線的實操實驗
(13) 單（多）芯銅、鋁實驗連接線的連接實驗
 室內照明及動力配電
(1) 插頭座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(2) 兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(3) 三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
(4) 日光燈線路的接線
(5) 聲控開關控制白熾燈電子回路的接線
(6) 觸摸延時開關控制白熾燈電子回路的接線
(7) 人體感應開關控制白熾燈電子回路的接線
(8) 一相電度表直接接線電子回路
(9) 一相電度表經電流（A）互感器的接線電子回路
(10) 電壓（V）表、電流（A）表接線電子回路
(11) 萬能變換開關和電壓（V）表測量三相電壓（V）接線
(12) 一只電流（A）互感器用來一相線路的控制電子回路接線
(13) 三只電流（A）互感器接成星型接線電子回路
(14) 三只電流（A）互感器接成三角形接線電子回路
(15) 三相功率（W）因數表的測量電子回路
(16) 三相四線有功電度表的接線電子回路
(17) 三相四線有功電度表經電流（A）互感器的接線電子回路
 電氣控制
(1) 異步電機點動控制電子回路
(2) 異步電機兩地控制電子回路
(3) 異步電機聯鎖正反轉控制電子回路
(4) 雙重聯鎖控制電子回路
(5) 自動順序控制電子回路
(6) 三相異步電機手動順序啟動
(7) 異步電機Y-Δ控制電子回路
(8) 異步電機能耗限制動作控制電子回路
(9) 按鈕聯鎖的三相異步電機正反轉控制線路
(10) 接觸器聯鎖的三相異步電機正反轉控制線路
(11) 雙重聯鎖的三相異步電機正反轉控制線路
(12) 單向減壓啟動及反接限制動作控制線路
(13) 異步電機反接限制動作控制電子回路
(14) 自動往返控制電子回路
(15) 正反轉點動、啟動控制電子回路
(16) 帶有點動的自動往返控制電子回路
(17) 異步電機自鎖控制電子回路
(18) 異步電機單向點動、啟動控制電子回路
(19) 三相異步電機定子串電阻減壓啟動手動、自動控制線路
(20) 接觸器控制雙速電機的控制線路
(21) 時間繼電器控制雙速電機的控制線路
(22) C620-1型車床電氣控制線路
(23) Y3150型滾齒機電氣控制線路
(24) 電動葫蘆電氣控制線路
(25) Z3040搖臂鉆床電氣控制線路
(26) CA6140車床電氣控制線路
(27) X62W萬能銑床電氣控制線路
 PLC電氣控制及機床線路改造
(1) PLC控制的三相鼠籠式異步電機點動控制和自鎖線路
(2) PLC控制的三相鼠籠式異步電機帶延時正反轉線路
(3) PLC控制的三相鼠籠式異步電機聯鎖正反轉線路
(4) PLC控制的三相鼠籠式異步電機Y/Δ換接起動線路
(5) PLC控制的三相鼠籠式異步電機反接限制動作線路
(6) PLC控制的三相鼠籠式異步電機能耗限制動作線路
(7) PLC控制的三相鼠籠式異步電機串電阻起動線路
(8) PLC控制的自動往返線路
(9) PLC控制的兩地啟動停止線路
(10) PLC控制的三相鼠籠式異步電機順序啟動線路
(11) PLC控制的電動葫蘆電氣線路
 PLC、變頻器、觸摸屏的綜合應用
(1) 變頻器功能功能數值設定與實操
(2) 變頻器無級調節速度
(3) 變頻器控制電機正反轉
(4) 外部端子點動控制
(5) 多段速度選用變頻調節速度
(6) 外部模仿量（電壓（V）/電流（A））變頻調節速度
(7) 瞬時停電起動控制
(8) PID變頻調節速度控制
(9) PLC對象實驗（步進電機定位等）
(10) PLC控制變頻器外部端子的電機正反轉
(11) 基于PLC的程序運行控制
(12) 基于PLC模仿量控制變頻開環調節速度
(13) 基于PLC通信方法的變頻器開環調節速度
(14) 基于PLC通信方法的速度閉環定位控制
(15) 基于PLC模仿量方法的變頻器閉環調節速度
(16) PLC與人機界面HMI觸摸屏通訊控制
(17) PLC、人機界面HMI觸摸屏與變頻器通訊控制
(18) PLC與人機界面HMI觸摸屏數字量調節速度
(19) PLC與人機界面HMI觸摸屏模仿量調節速度
 電氣設備綜合維修實驗
(20) C6140型車床電氣線路實操實驗
(21) C6140型車床電子回路故障檢驗測試與維修
(22) M7120磨床電子回路故障檢驗測試與維修
(23) M7120磨床電子回路故障檢驗測試與維修
(24) X62W萬能銑床電氣線路實操實驗
(25) X62W萬能銑床電子回路故障檢驗測試與維修
(26) T68鏜床電氣線路實操實驗
(27) T68鏜床電子回路故障檢驗測試與維修
 電力電子實驗項目
（1）、單結晶體管觸發電子回路（綜合應用項目）
（2）、晶閘晶閘管一相半控橋式整流電子回路（電阻負載）的調節測試與解析
（3）、晶閘管一相半控橋式整流電子回路（電阻電感負載）（反電勢負載）的研究
（4）、IGBT管直線DC斬波電子回路的調節測試與解析
（5）、雙向晶閘管一相交流AC調（調光臺燈）電子回路的制作與調節測試（綜合應用項目）
4、每臺設備需配備相應實驗耗材表單
