柴油機模型,柴油機教學模型,柴油發動機模型

時間：2025-03-06 23:43:56 點擊次數：中人教儀廠

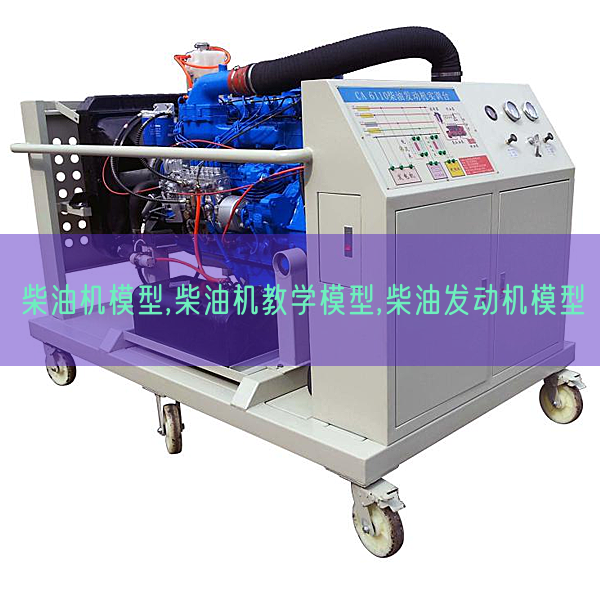

柴油機模型,柴油機教學模型,柴油發動機模型(圖1)

1、二沖程柴油機的作業原理經過活塞的兩個沖程完成一個作業循環的柴油機稱為二沖程柴油機，油機完成一個作業循環曲軸只轉一圈，與四沖程柴油機相比，它提升了作功能力，在具體構造及作業原理方面也存在較大差異。二沖程柴油機與四沖程柴油機基礎構造相同，主要差異在配氣機構方面。二沖程柴油機沒有進氣閥，有的連排氣閥也沒有，而是在氣缸下部開設掃氣口及排氣口；或設掃氣口與排氣閥機構。并專門設定一個由動作件帶動的掃氣泵及貯存壓力空氣的掃氣箱，運用活塞與氣口的協作完成配氣，從而簡化了柴油機構造。圖是二沖程柴油機作業原理圖。掃氣泵附設在柴油機的一側，它的轉子由柴油機帶動。空氣從泵的吸入吸入，經壓縮后排出，儲物在設定有較大容積的掃氣箱中，可以在其中保持一定的壓力。現以圖說明二沖程柴油機的作業原理。燃燒膨脹及排氣沖程：燃油在燃燒室內著火燃燒，生成高溫高壓燃氣。活塞在燃氣的推動下，由上止點向下動作，對外作功。活塞下行直至排氣口打開（此時曲柄在點位置，此時燃氣膨脹作功結束，氣缸內大量廢氣靠自身高壓自由排氣，從排氣口排人到排氣管。當氣缸內壓力降至接近掃氣壓力時（一般掃氣箱中的掃氣壓力為0 12，下行活塞把掃氣口3打開（此時曲柄在點4的位置，掃氣空氣進入氣缸，同時把氣缸內的廢氣經排氣口趕出氣缸。活塞運行到下止點，本沖程結束，但掃氣過程一直持續到下一個沖程排氣口關閉（此時曲柄在點位置為止。 ·4· 342 第三篇船舶柴油機檢修圖二沖程柴油機作業原理示意圖掃氣及壓縮沖程：活塞由下止點向上位移，活塞在遮住掃氣口之前，由掃氣泵供給儲物在掃氣箱內的空氣，經過掃氣口進入氣缸，氣缸中的殘存廢氣被進入氣缸的空氣經過排氣口掃出氣缸。活塞繼續上行，逐漸遮住掃氣口，當掃氣口完全關閉后（此時曲柄在點位置，空氣停止充人，排氣還在實行，這階段稱為"過后排氣階段"。排氣口關閉時（此時曲柄在點位置，氣缸中的空氣就開始被壓縮。當壓縮至上止點前點時，噴油器將燃油噴人氣缸，與高溫高壓的空氣相混合，隨即在上止點附近發火，自行著火燃燒。本沖程結束，并與前一沖程形成一個完整的作業循環。二沖程柴油機示功圖見圖，其中，為噴油始點，為活塞上止點，為燃燒終點。二沖程柴油機與四沖程柴油機相比設定有一些明顯優點，當然也存在本身固有的缺點。 2、四沖程柴油機的作業原理柴油機的作業是由進氣、壓縮、燃燒膨脹和排氣這四個過程來完成的，這四個過程包括了一個作業循環。活塞走四個過程才能完成一個作業循環的柴油機稱為四沖程柴油機。現對照上面的動畫了說明它的作業理原。一. 進氣沖程第一沖程——進氣，它的任務是使氣缸內充滿新鮮空氣。當進氣沖程開始時，活塞位于上止點，氣缸內的燃燒室中還留有一些廢氣。當曲軸旋轉肘，連桿使活塞由上止點向下止點位移，同時，運用與曲軸相聯的傳動機構使進氣閥打開。隨著活塞的向下動作，氣缸內活塞上面的容積逐漸增大：造成氣缸內的空氣壓力低于進氣管內的壓力，因此外面空氣就不斷地充入氣缸。進氣過程中氣缸內氣體壓力隨著氣缸的容積改變的現象如動畫所示。圖中縱坐標表示氣體壓力P，橫坐標表示氣缸容積Vh(或活塞的沖S)，這個圖形稱為示功圖。圖中的壓力彎彎曲線表示柴油機作業時，氣缸內氣體壓力的改變規律。從土中我們可以看出進氣開始，由于存在殘余廢氣，所以稍高于大氣壓力P0。在進氣過程中由于空氣經過進氣管和進氣閥時產生流動阻力，所以進氣沖程的氣體壓力低于大氣壓力，其值為0.085～0.095MPa，在整個進氣過程中，氣缸內氣體壓力大致保持不變。當活塞向下動作接近下止點時，沖進氣缸的氣流仍設定有很高的速度，慣性很大，為了運用氣流的慣性來提升充氣量，進氣閥在活塞過了下止點以后才關閉。雖然此時活塞上行，但由于氣流的慣性，氣體仍能充人氣缸。二. 壓縮沖程第二沖程——壓縮。壓縮時活塞從下止點間上止點動作，這個沖程的功用有二，一是提升空氣的溫度（℃），為燃料自行發火作準備：二是為氣體膨脹作功創造條件。當活塞上行，進氣閥關閉以后，氣缸內的空氣受到壓縮，隨著容積的不斷細小，空氣的壓力和溫度（℃）也就不斷升高，壓縮終點的壓力和濕度與空氣的壓縮程度有關，即與壓縮比有關，一般壓縮終點的壓力和溫度（℃）為：Pc＝4～8MPa,Tc＝750～950K。柴油的自燃溫度（℃）約為543—563K，壓縮終點的溫度（℃）要比柴油自燃的溫度（℃）高很多，足以保證噴入氣缸的燃油自行發火燃燒。噴入氣缸的柴油，并不是立即發火的，而而且經過物理化學改變之后才發火，這段時間大約有0.001～0.005秒，稱為發火延遲期。因此，要在曲柄轉至上止點前10～35°曲柄轉角時開始將霧化的燃料噴入氣缸，并使曲柄在上止點后5～10°時，在燃燒室內達到最高燃燒壓力，迫使活塞向下動作。三. 燃燒膨脹沖程第三沖程——燃燒膨脹。在這個沖程開始時，大部分噴入燃燒室內的燃料全部燃燒了。燃燒時放出大量的熱量，因此氣體的壓力和溫度（℃）便急劇升高，活塞在高溫高壓氣體作用下向下動作，并經過連稈使曲軸轉動，對外作功。所以這一沖程又叫作功或作業沖程。隨著活塞的下行，氣缸的容積增大，氣體的壓力下降，作業沖程在活塞行至下止點，排氣閥打開時結束。在動畫中，作業沖程的壓力改變這條線上升部分表示燃料在氣缸內燃燒時壓力的急劇升高，最高點表示最高燃燒壓力Pz，此點的壓力和溫度（℃）為： Pz＝6～15MPa， Tz＝1800～2200K 最高燃燒壓力與壓縮終點壓力之比(Pz／Pc)，稱為燃燒時的壓力升高比，用λ表示。按照柴油機類型的不一樣，在最大功牢時λ值的界限如下：λ＝Pz／Pc＝1.2～2.5。四. 排氣沖程第四沖程——排氣。排氣沖程的功用是把膨脹后的廢氣排出去，以便充填新鮮空氣，為下一個循環的進氣作準備。當作業沖程活塞動作到下止點附近時，排氣閥開起，活塞在曲軸和連桿的帶動下，由下止點向上止點動作，并把廢氣排出氣缸外。由于排氣系統存在著阻力，所以在排氣沖程開始時，氣缸內的氣體壓力加比大氣壓力高0.025—0.035MPa，其溫度（℃）Tb＝1000～1200K。為了減少排氣時活塞動作的阻力，排氣閥在下止點前就打開了。排氣閥一打開，設定有一定壓力的氣體就立即沖出缸外，缸內壓力迅速下降，這樣當活塞向上動作時，氣缸內的廢氣依靠活塞上行排出去。為了運用排氣時的氣流慣性使廢氣排出得干凈，排氣閥在上止點以后才關閉。在動畫中，排氣沖程彎彎曲線表示在排氣過程中，缸內的氣體壓力幾乎是不變的，但比大氣壓力稍高一些。排氣沖程終點的壓力Pr約為0.105～0.115MPa,殘余廢氣的溫度（℃）Pr約為850～960K。由于進、排氣閥全部是早開晚關的；所以在排氣沖程之末和進氣沖程之初，活塞處于上止點附近時，有一段時間進、排氣閥同時開起，這段時間用曲軸轉角來表示，稱為氣閥重迭角。排氣沖程結束之后，又開始了進氣沖程，于是整個作業循環就依照上述過程重復實行。由于這種柴油機的作業循環由四個活塞沖程即曲軸旋轉兩轉完成的，故稱四沖程柴油機。在四沖程柴油機的四個沖程中，只有第三沖程即作業沖強才產生動力對外作功，而其余三個沖程全部是消耗功的準備過程。為此在單缸柴油機上必須裝配飛輪，運用飛輪的轉動慣性，使曲軸在四個沖程中連續而均勻地運行。

透明汽車教學模型，是協作職教高教學校，汽車駕駛培訓、汽修等專業的教具之用，經過專業課程的教學和本模型演示，可清楚地理解汽車的內在部位的構造和作用，使學生很快地掌控把握專業知識。本系列模型應用進口有機玻璃，工程塑料、鑄鋁汽車部位件等，用模具一次成型鑄造。電機驅動、透明直觀，內部構造清晰，各部位件構造一目了然。

桑塔納轎車部位件模型全透明、直觀、活動演示全套15件

貨號	設備名稱	單位	單價	備注
01	發動機總成	臺	5300	其中供油泵，冷卻系潤滑作示意，點火起動裝置插入220V電源，整機可自動演示，以實物0.8制作
02	離合器	臺	1600	透明有機玻璃及塑料
03	前橋與前懸架	臺	3900	透明有機玻璃及塑料
04	變速器	臺	2600	透明有機玻璃及塑料
05	汽油泵	臺	1200	透明有機玻璃及塑料
06	化油器	臺	3200	透明有機玻璃及塑料
07	水泵	臺	1200	透明有機玻璃及塑料
08	分電器	臺	1300	透明有機玻璃及塑料
09	發電機	臺	1300	透明有機玻璃及塑料
10	起動機	臺	1500	透明有機玻璃及塑料
11	機油泵	臺	1550	透明有機玻璃及塑料
12	等速式萬向節	臺	2200	透明有機玻璃及塑料
13	鉗盤式限限制動作作器(前輪)	臺	1800	透明有機玻璃及塑料
14	鼓式限限制動作作器(后輪)	臺	1800	透明有機玻璃及塑料
15	后橋與后懸架	臺	2800	透明有機玻璃及塑料

東風EQ1090型（東風140型）汽車部位件教學模型價格表：

貨號	設備名稱	單位	單價	備注
01	發動機總成	臺	4100	全透明按實物0.8制作
02	單片摩擦離合器	臺	780	分離明顯直觀
03	五檔變速箱及手剎	臺	1800	全透明直觀
04	后橋總成	臺	1800	全透明直觀
05	前橋及轉向裝置	臺	1100	全透明直觀
06	102型化油器	臺	900	全透明放大2.5倍
07	501型汽油泵	臺	460	全透明放大2.5倍
08	機油泵及機油集濾器	臺	460	全透明直觀
09	轉子濾清器	臺	420	全透明直觀
10	分電器總成	臺	600	全透明直觀
11	水泵總成	臺	400	全透明直觀
12	交流ACAC發電機	臺	460	全透明轉子線圈只作示意
13	磁電式起動機	臺	600	全透明轉子線圈只作示意
14	單缺空氣壓縮機	臺	600	全透明直觀
15	復合式限限制動作作閥	臺	560	全透明直觀
16	雙腔限限制動作作閥	臺	480	全透明直觀
17	車輪限限制動作作器(汽剎)	臺	480	全透明直觀
18	轉動軸模型	臺	420	全透明直觀

解放CA1091型（解放CA141型）汽車部位件教學模型價格表:

貨號	設備名稱	單位	單價	備注
01	發動機總成	臺	4000	全透明按實物0.8制作
02	膜片摩擦離合器	臺	780	分離明顯直觀
03	六檔變速箱及手剎	臺	1800	全透明直觀
04	后橋總成	臺	1800	全透明直觀
05	前橋及轉向裝置	臺	1100	全透明直觀
06	CAH101型化油器	臺	950	全透明放大2.5倍
07	汽油泵總成	臺	480	全透明放大2.5倍
08	機油泵及機油集濾器	臺	480	全透明直觀
09	細濾器（機油）	臺	400	全透明直觀
10	分電器總成	臺	600	全透明直觀
11	水泵總成	臺	400	全透明直觀
12	交流ACAC發電機	臺	460	全透明轉子線圈只作示意
13	磁電式起動機	臺	600	全透明轉子線圈只作示意
14	風冷卻雙缸空壓機	臺	580	全透明直觀
15	雙活塞串聯式限限制動作作閥	臺	580	全透明直觀
16	球籠式萬向節	臺	450	全透明直觀
17	球叉式萬向節	臺	450	全透明直觀
18	轉動軸模型	臺	450	全透明直觀

汽車、柴油機各部位件模型(全套14件)

貨號	設備名稱	單位	單價	備注
01	6135Q型發動機總成	臺	4300	其中供油泵，冷卻系潤滑作示意，點火起動裝置插入220V電源，整機可自動演示，以實物0.8制作
02	6135Q型噴油器總成	臺	230	全透明直觀活動
03	Ⅱ號噴油泵模型	臺	1500	全透明直觀活動
04	全車調節速度作業原理	臺	550	全透明直觀活動
05	RA兩速調節速度器模型	臺	550	全透明直觀活動
06	供油自動調動器	臺	260	全透明直觀活動
07	活塞式輸油泵總成	臺	280	全透明直觀活動
08	Ⅰ號噴油泵總成	臺	400	全透明、噴油燈光演示
09	二沖程汽油機模型	臺	280	全透明直觀活動
10	四沖程汽油機模型	臺	400	風卻、點燈演示
11	四沖程單缸柴油機模型	臺	350	風卻、點燈演示
12	195Q型柴油機總成	臺	1800	按實物總成制，全透明
13	齒條式油量調動器模型	臺	170	全透明直觀活動
14	拔叉式油量調動器模型	臺	170	全透明直觀活動

常見問題：

1、如果我要購買柴油機模型,柴油機教學模型,柴油發動機模型，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的柴油機模型,柴油機教學模型,柴油發動機模型是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開柴油機模型,柴油機教學模型,柴油發動機模型的發票，您需要提供開票資料。

3、你們的柴油機模型,柴油機教學模型,柴油發動機模型都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
