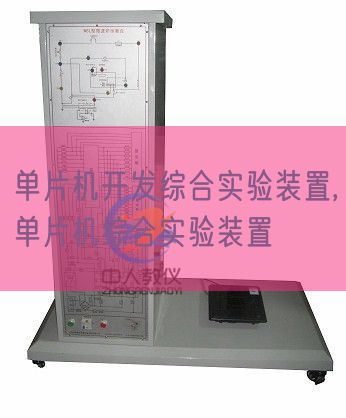

--238 單片機應用實驗考核裝置

一、設備特別點：
1.入門容易，簡潔而不簡便：為了使入門容易，我們應用簡便易懂的版面設計，從最基礎的一個跑馬燈開始就讓您無縫地切入教學。大部分的模型塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。
2、人體工學，美觀而舒適：應用模型塊平放構造，使得視線趨于自然向下，如同平時讀書寫字。靠近用戶側又略帶傾斜，使得實操時更加便利。同時抬頭時視線使得毫無遮擋。可以便利地聽講，老師亦可查看實驗現象。
3、高度開放，激發創新：應用模型塊化設計，我們并不簡便的，單單獨設計模型塊，而是將模型塊間聯系，可能性，功能性做了綜合考慮，提供經典實驗項目，我們建議用戶運用高度開放性的模型塊，設計出自己的實驗項目。
4、貼近實際，易于拓展：深知教學與實際生產集合的重要性。特別設計了多達幾十種的實驗包
二、技術功能：
1、寫入電源：AC220V±10% 50Hz
2、作業環境：溫度（℃）-10~+40℃ 相對濕度＜85%(25℃)
3、裝置容量（KV）：200VA
4、重量（kg）：100kg
5、外觀尺寸：1600×750×1100mm
三、本設備各個功能模型塊功能特別點
1、 主機模型塊
單片機應用愛特梅爾的AT89S52。該單片機內部設定有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數值指針，片內包括了一個看門狗電子回路。64KRAM拓展空間、64KROM拓展空間；32個IO口，6個向量中斷源；0~33MHz的作業頻率，三級程序加密功能；作業電壓（V）4.0V~5.5V。使用DIP40封裝方便更換芯片及擬真。并設計有在系統下載設計連接口，經過USB下載器可以便利地實行編程，無需把單片機從電子回路上取下。
該模型塊上還放有串行通信連接口，該連接口已經加入升壓電子回路，可以直接與計算機數值數值通信，飛利浦單片機和宏晶單片機也可以經過此口實行程序下載。復位電子回路上加有手動復位按扭，可以直接復位實操。模型塊上還設定有有源蜂鳴器驅動電子回路，直接給固定電平就可以發出聲響。
2、 電源模型塊
電源模型塊應用線性電源和開關電源兩種電源。單片機等芯片應用線性電源供電，可以有效減少因電源干擾引的程序跑飛。電機等大功率（W）器件應用開關電源供電，保證提供足夠的功率（W）。電源應用漏電保護開關作為總控制，安全可靠。用船形開關單單獨控制低壓電，市電與低壓電分開控制。該模型塊共有三組相互單單獨的低壓電源，其中有兩組是正負雙電源輸出。操作面板上放置了一個AC220輸出插板，可以同時掛接三個儀表器具儀表。其中每組電源全部有保險絲作過載保護。
3、擬真器模型塊
配備裝備有高功能單片機擬真器，可以全功能擬真MCS51系列單片機，也可以系統擬真；系統為中國自主研發，可以很好的支持中文，支持關鍵字提醒，自動完成符文號配對等功能。支持64K程序地址斷點、64K源程序有效行斷點和64K臨時斷點，單片機內部寄存器狀態一目了然。主機與計算機數值數值應用流行的USB連接口。
4、 顯露模型塊
該模型塊無論從最基礎的顯露元件LED發光二極管，還是到最高級的LCD顯露屏全部含有在內。具體配備為8位跑馬燈（邏輯電平指示）、8位數碼管動態顯露、16×32點陣LED屏、1602字符型液晶顯露屏、128×64繪圖液晶顯露屏。單片機常用的顯露器件全部含有在內，使學習掌控把握者可以接觸全部的顯露方案，設計人機界面HMIHMI時可以得心應手。
5、繼電器模型塊
繼電器是常用的執行元件，也是常用的隔離元件，它能用低壓控制高壓電子回路，遠程變換強電電子回路狀態優點，同時它的執行元件又是一個線圈，在通電及斷電時會產生電磁干擾。為此繼電器模型塊在包括了驅動電子回路的基礎上多加了光電隔離措施。該模型塊共有6路繼電器，每個繼電器的開關觸點全部引出，并明確標示；每個繼電器還設定有作業指示燈，那一路繼電器在通電作業使人一目了然。六組繼電器中有兩組為AC220控制的繼電器，可以控制交流ACAC電機的正反轉及停止，經過變換頭可以連接電子連線。另外四組為電子連線座輸出。繼電器觸點容量（KV）250V/6A、DC28V/12A
6、 指令模型塊
指令模型塊上放置了單片機常用的寫入元件，其中有8個單單獨鍵盤連接口，8路8位開關量寫入，4*4矩形鍵盤連接口，可以適用學生從基礎到高級，從簡便到復雜的實驗要求。如果用戶需要更多的按鍵或需要更為復雜的設計，則可以應用該模型塊的PS2鍵盤鼠標連接口實行拓展。
7、 ADC/DAC模型塊
ADC/DAC模型塊上設計了兩種變換芯片ADC0809和DAC0832。為了方便調節測試程序和硬件，板載了三個功能子模型塊：0-5V模仿電壓（V）輸出、8等級LED電平指示器和有源時鐘發生器。ADC0809實驗時可以用有源時鐘發生器作為芯片的時鐘，可以用0-5V模仿電壓（V）輸出作為模仿量，用8等級LED電平指示用作模仿量大小的指示；DAC0832實驗時，可以將芯片的輸出接在8等級LED電平指示器上，變換成果是否正常一目了然。
8、 交直線DC電機控制模型塊
該模型塊可以完成兩種電機的控制實驗，分別是24V直線DC減慢速度電機和220V交流ACAC減慢速度電機。每種電機的轉盤下面放有光電開關計數器，可以用單片機感知其位置和轉動了多少圈。每個電機控制線路中設定有超程保護寫入端口，在與水平位移裝置結合實驗時可以有效保護電機和機構的安全。
9、步進電機控制模型塊
該模型塊設定有一只24V兩相步進電機和大功率（W）步進電機驅動器。模型塊改變了電機的軸轉式運行方法，應用了一個水平位移機構，該機構可以把電機的軸轉改為水平直線動作，并用鋁直尺的刻度指示。該模型塊還可以做閉環控制的實驗項目，因為在動作機構上裝備有感知距離的閉環元件。同時設計了一個超程保護電子回路，當機構走到一個程序不可知狀態時，可自動關閉電機電源，避免機構超程損壞。直線動作機構上帶了左右限位輸出端子，供單片機查詢狀態。
10、 傳感器配接模型塊(4路傳感器連接口)
傳感器配接模型塊是專為傳感器的配接和電氣隔離而設計的一塊電子回路單元，該單元共有兩組16路光電隔離IO口，每個光電隔離IO口均可仿plc與24V電源供電的傳感器連接。并配備有四路傳感器變換連接口用來工業傳感器的連接。
11、 拓展模型塊
因為82C55的控制方法仍有學習掌控把握價值，目前在許多教學資料及實訓指導書中仍有它的身影，拓展模型塊能適用實驗的需求；82C55的三個端口全部引出，可以用電子連線連接，也可以用排線連接。控制端與數值通信口安排在一起，整體布置美觀大方。另設定有一片74LS245芯片，可以用來與82C55結合起來完成不一樣的實驗功能。
12、 溫度（℃）傳感器模型塊
該模型塊配備裝備有兩種芯片型溫度（℃）傳感器：數字量溫度（℃）傳感器18B20和模仿量溫度（℃）傳感器LM35。LM35器件還加有運算放大器，放大的模仿量可以提升測量精確度。每種傳感器全部有透明外殼加固保護，內有大功率（W）加熱電阻，加熱指示器等。作業狀態一清二楚。可以用來做恒溫控制，溫控器等實驗。

四、配備表單
