中人教儀廠是專業生產電子工藝創新技術實驗臺，電子創新設計實訓裝置及配件的廠家,生產的電子工藝創新技術實驗臺，電子創新設計實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院校客戶。
本文關鍵詞：電子工藝創新技術實驗臺

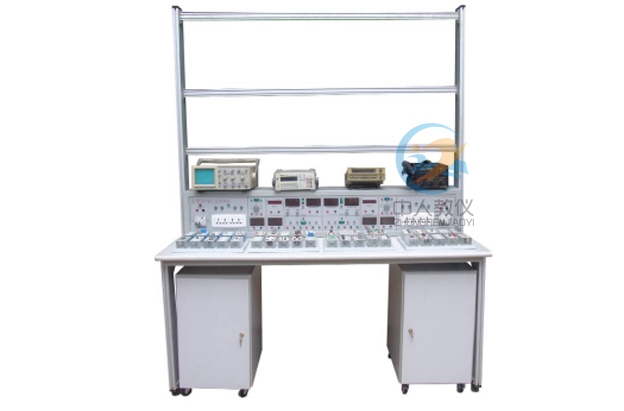

ZRGY-01電子工藝創新技術實驗臺
一、設備概述
電子創新設計實訓裝置適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
（1）工作電源：兩相三線 AC 220V±10% 50Hz（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高
四、本設備可以完成的實訓項目
模擬電子技術綜合應用、創新實訓項目目錄項目一 常用二極管的性能測試及應用
項目二 雙極晶體管及場效管輸出特性的測定
項目三 單管放大電路的研究
項目四 兩極放大電路及負反饋放大電路的研究
項目五 助聽器電路的調試（電子產品線路）（綜合應用）
項目六 恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七 三極管放大電路故障排除
項目八 整流、濾波及穩壓電路的研究
項目九 直流穩壓正、負電源電路的研究
項目十 典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三 運算放大器基本運算電路
項目十四 對由運放器組成的積分運算電路、微分運算電路
項目十五 對由運放器組成的電壓比較器傳輸特性的研究
項目十六 氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七 方波、三角波和鋸齒波發生器電路的研究與測試
項目十八 三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十 電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二 直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三 恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
一、基礎實訓項目
項目一 基本邏輯門電路功能測試
項目二 優先編碼器功能測試
項目三 二進制譯碼器和數據選擇器功能測試
項目四 全加器和超前進位全加器功能測試
項目五 數值比較器功能測試
項目六 七段碼鎖存/譯碼/驅動器功能測試
項目七 各類觸發器功能測試
項目八 雙向移位寄存器功能測試
項目九 二一五一十進制計數器功能測試
項目十 二位十進制計數/譯碼/驅動/顯示電路
項目十一 可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四 微分型單穩態觸發器
項目十五 集成單穩態觸發器及其應用
項目十六 集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七 聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十 秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一 救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三 數控變頻三角波—方波發生器
項目二十四 移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六 觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七 數字鐘電路（電子產品線路）（綜合應用）
項目二十八 二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九 交通燈控制電路（電子產品線路）（綜合應用）
項目三十 升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一 光電轉換加/減計數電路（電子產品線路）（綜合應用）
三、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
四、電子產品安裝調試綜合技能實訓項目
項目一 溫控及簡易頻率測量
項目二 汽車測速與倒車提示
項目三 定額計數器
項目四 電子稱
項目五 DDS波形發生器
項目六 綜合報警
五、本設備的配置
| 序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
| 1 | 電子工藝實訓桌 | 帶萬向輪靈活移動 | 1 | 張 | 鋁合金框架 |
| 2 | 電子工藝電源臺 | 1 | 臺 | 鐵質 | |
| 3 |
函數發生器0.1HZ~2MHZ （正弦波、三角波、方波） |
1 | 臺 |
已裝實訓臺上 客戶無須另購 |
|
| 4 | 數字頻率計（可內測與外側） | 100MHz | 1 | 臺 |
已裝實訓臺上 客戶無須另購 |
| 5 | 工具 | 2 | 套 | 見表一 | |
| 6 | 電工電子創新模塊 | 配有12塊放置板 | 1 | 套 | 見表二 |
| 7 | 電子實訓套件 | 1 | 套 | 見表三 | |
| 8 | 單元電子電路模塊 | 1 | 套 | 見表四，選配 | |
| 9 | 實驗連接線 | 1 | 套 | ||
| 10 | 2004 DXP6.0PCB繪圖軟件 | 1 | 套 | 拷貝版 | |
| 11 | KeilC51軟件 | 1 | 套 | 拷貝版 |
| 序號 | 名稱 | 型號/規格 | 單位 | 數量 |
| 1 | 烙鐵（帶架） | 35W | 套 | 1 |
| 2 | 剝線鉗 | 鴻義 | 把 | 1 |
| 3 | 斜口鉗 | 6寸 | 把 | 1 |
| 4 | 尖嘴鉗 | 6寸 | 把 | 1 |
| 5 | 十字螺絲刀 | 新發 | 把 | 1 |
| 6 | 一字螺絲刀 | 新發 | 把 | 1 |
| 7 | 一字螺絲刀（?。?/span> | 得力 | 把 | 1 |
| 8 | 十字螺絲刀（?。?/span> | 得力 | 把 | |
| 9 | 美工刀 | 把 | 1 |
| 序號 | 產品名稱 | 型號規格 | 產品代號 | 單位 |
| 1 | RJ水泥電阻(5W) | 51Ω、100Ω、200Ω | R01 | 1塊 |
| 2 | RJ金屬膜電阻(2W) | 330Ω、470Ω、510Ω | R02 | 1塊 |
| 3 | RJ金屬膜電阻(2W) | 330Ω | R03 | 1塊 |
| 510Ω | ||||
| 680Ω | ||||
| 4 | RJ金屬膜電阻(2W) | 1K | R04 | 1塊 |
| 2K | ||||
| 3.3K | ||||
| 5 | RJ金屬膜電阻(2W) | 3.3K | R05 | 1塊 |
| 4.7K | ||||
| 6.8K | ||||
| 6 | RJ金屬膜電阻(2W) | 10K | R06 | 3塊 |
| 22K | ||||
| 47K | ||||
| 7 | 錳銅絲電阻(3A) | 0.1Ω | R07 | 1塊 |
| 0.2Ω | ||||
| 0.4Ω | ||||
| 8 | RT碳膜電阻(1W) | 1Ω | R08 | 1塊 |
| 4.7Ω | ||||
| 10Ω | ||||
| 27Ω | ||||
| 9 | RT碳膜電阻(1W) | 39Ω | R09 | 1塊 |
| 47Ω | ||||
| 56Ω | ||||
| 68Ω | ||||
| 10 | RJ金屬膜電阻(1W) | 100Ω | R10 | 1塊 |
| 150Ω | ||||
| 200Ω | ||||
| 300Ω | ||||
| 11 | RJ金屬膜電阻(1W) | 390Ω | R11 | 1塊 |
| 470Ω | ||||
| 560Ω | ||||
| 680Ω | ||||
| 12 | RJ金屬膜電阻(1/2 W) | 560Ω | R12 | 1塊 |
| 820Ω | ||||
| 1K | ||||
| 1K | ||||
| 13 | RJ金屬膜電阻( 1/2 W) | 1.2K | R13 | 1塊 |
| 2K | ||||
| 2.7K | ||||
| 3K | ||||
| 14 | RJ金屬膜電阻( 1/2W) | 4.7K | R14 | 1塊 |
| 5.1K | ||||
| 6.8K | ||||
| 8.2K | ||||
| 15 | RJ金屬膜電阻( 1/2W) | 10K | R15 | 1塊 |
| 15K | ||||
| 27K | ||||
| 33K | ||||
| 16 | RJ金屬膜電阻( 1/2W) | 51K | R16 | 4塊 |
| 56K | ||||
| 62K | ||||
| 68K | ||||
| 17 | RJ金屬膜電阻( 1/2W) | 100K | R17 | 4塊 |
| 270K | ||||
| 390K | ||||
| 470K | ||||
| 18 | RJ金屬膜電阻( 1/2W) | 820K | R18 | 1塊 |
| 1M | ||||
| 2.2M | ||||
| 10M | ||||
| 19 | RJ金屬膜電阻(1/2W) | 120Ω | R19 | 1塊 |
| 180Ω | ||||
| 220Ω | ||||
| 620Ω | ||||
| 20 | RJ金屬膜電阻( 1/2W) | 1.5K | R20 | 1塊 |
| 2.2K | ||||
| 2.7K | ||||
| 3.9K | ||||
| 21 | RJ金屬膜電阻( 1/2 W) | 6.2K | R21 | 1塊 |
| 20K | ||||
| 24K | ||||
| 47K | ||||
| 22 | RJ金屬膜電阻( 1/2W) | 51K | R22 | 1塊 |
| 150K | ||||
| 220K | ||||
| 3M | ||||
| 23 | RJ金屬膜電阻( 1/2W) | 510K | R23 | 2塊 |
| 1.1M | ||||
| 2M | ||||
| 2M | ||||
| 24 | CL聚脂膜電容 | 1000pF | C01 | 2塊 |
| 2200 pF | ||||
| CBB聚丙烯膜電容 | 3300 pF | |||
| 25 | CBB聚丙烯膜電容 | 4700 pF | C02 | 2塊 |
| 0.01μF | ||||
| 0.022μF | ||||
| 26 | CBB聚丙烯膜電容 | 0.033μF | C03 | 4塊 |
| 0.047μF | ||||
| 0.1μF | ||||
| 27 | CBB聚丙烯膜電容 | 0.22μF | C04 | 1塊 |
| 0.47μF | ||||
| 1μF | ||||
| 28 | CBB聚丙烯膜電容 | 0.47μF | C05 | 1塊 |
| 1μF | ||||
| 0.33μF | ||||
| 29 | CD鋁電解電容(50V DC) | 3.3μF | C06 | 2塊 |
| 4.7μF | ||||
| 10μF | ||||
| 30 | CD鋁電解電容(50V DC) | 100μF | C07 | 1塊 |
| 220μF | ||||
| 470μF | ||||
| 31 | CBB聚丙烯膜電容 |
0.5μF （450V AC） |
C08 | 1塊 |
|
1.0μF （450V AC） |
||||
| 32 | CC瓷片電容 | 20 pF | C10 | 1塊 |
| 1500 pF | ||||
| CBB聚丙烯膜電容 | 2200 pF | |||
| 33 | CC瓷片電容 | 20 pF | C11 | 1塊 |
| CBB聚丙烯膜電容 | 33 pF | |||
| 100 pF | ||||
| 34 | 可調電容 | 10～60 pF | C12 | 1塊 |
| 220 pF | ||||
| 20～120 pF | ||||
| 35 | CC瓷片電容 | 20 pF | C13 | 1塊 |
| CL聚脂膜電容 | 2200 pF | |||
| 5600 pF | ||||
| 36 | CBB聚丙烯膜電容 | 0.047μF | C14 | 1塊 |
| 0.01μF | ||||
| 0.1μF | ||||
| 37 | CD鋁電解電容(50V DC) | 2.2μF | C15 | 2塊 |
| 33μF | ||||
| 47μF | ||||
| 38 | WX線繞電位器（WX050） | 100(5W)(去蓋) | RP1 | 1塊 |
| 39 | WH碳膜電位器（WH118） | 470(2W)(去蓋) | RP2 | 1塊 |
| 40 | WH碳膜電位器(WH118) | 1K (2W) | RP3 | 1塊 |
| 41 | WX線繞電位器(WX14-12) | 4.7K(1W)(去蓋) | RP5 | 1塊 |
| 42 | WH碳膜電位器(WH5) |
10K (1/2W) (去蓋) |
RP6 | 1塊 |
| 43 | WH碳膜電位器(WH5) | 22K(1/2W) | RP7 | 1塊 |
| 44 | WH碳膜電位器(WH5) | 33K(1/2W) | RP8 | 1塊 |
| 45 | WH碳膜電位器(WH118) | 47K (2W) | RP9 | 1塊 |
| 46 | WH碳膜電位器(WH118) | 100K (2W) | RP10 | 1塊 |
| 47 | WH碳膜電位器(WH118) | 470K (2W) | RP11 | 1塊 |
| 48 | WH碳膜電位器(WH118) | 1M (2W) | RP12 | 1塊 |
| 49 | 繞線式電位器（WXD3-12） | 1K (2W) | RP13 | 1塊 |
| 50 | 線繞電感 | 電感L=30mH | L01 | 1塊 |
| 51 | 線繞電感 | 電感L=100mH | L02 | 1塊 |
| 52 | 色碼電感 | 22μH | L03 | 1塊 |
| 82μH | ||||
| 180μH | ||||
| 53 | 色碼電感 | 330μH | L05 | 1塊 |
| 柱形電感 | 47μH | |||
| 色碼電感 | 100μH | |||
| 54 | 脈沖變壓器（單雙脈沖） | KMB-0021 | T05 | 1塊 |
| 55 | 集成底座 | 8P | IC1 | 2塊 |
| 56 | 集成底座 | 14P | IC2 | 5塊 |
| 57 | 集成底座 | 16P | IC3 | 4塊 |
| 58 | 集成底座 | 18P | IC4 | 2塊 |
| 59 | 集成底座 | 20P | IC5 | 1塊 |
| 60 | 集成底座 | 28P | IC7 | 1塊 |
| 61 | 單向擊穿二極管(穩壓管) |
1N4728A (3.3V 1W) |
VS1 | 1塊 |
| 1N4733A (5V 1W) | ||||
|
1N4735A (6.2V 1W) |
||||
| 62 | 單向擊穿二極管(穩壓管) |
1N4738A (8.2V 1W) |
VS2 | 1塊 |
|
1N4740A (10V 1W) |
||||
|
1N4742A (12V 1W) |
||||
| 63 | 雙向穩壓管 (1W) | 5V | VS3 | 1塊 |
| 8.2V | ||||
| 10V | ||||
| 12V | ||||
| 64 | 整流二極管 | 1N4007×4 | VD1 | 1塊 |
| 65 | 開關二極管 | 1N4148×2 | VD2 | 1塊 |
| 肖特基二極管 | 1N5818 | |||
| 1N5819 | ||||
| 66 | 三極管 | TIP42C | VT1 | 1塊 |
| BU406 | ||||
| 散熱器 | ST25×2 | |||
|
67 |
三極管 | 9012 | VT2 | 1塊 |
| TIP41C | ||||
| 散熱器 | ST25×1 | |||
| 68 | 三極管 | 9013 | VT3 | 1塊 |
| TIP41C | ||||
| 散熱器 | ST25×1 | |||
| 69 | 晶閘管 | BT151 | VT4 | 1塊 |
| 場效應管 | 3DJ7 | |||
| 散熱器 | ST25×1 | |||
| 70 | 增強型場效應管 | IRF630 (N溝道) | VT5 | 1塊 |
| IRF9620(P溝道) | ||||
| 散熱器 | ST25×2 | |||
| 71 | IGBT管 | 10N60×2 | VT6 | 1塊 |
| 1N4148×2 | ||||
| 散熱器 | ST25×2 | |||
| 72 | 晶閘管電路 | （51Ω、0.1μF、BT151、FU）×3 | VT7 | 1塊 |
| 散熱器 | ST25×3 | |||
| 73 | 雙向觸發二極管 | BD3 | VT8 | 1塊 |
| 雙向晶閘管 | BT135 | |||
| 散熱器 | ST25×1 | |||
| 74 | 儀表開關 | KN32B | S1 | 1塊 |
| 75 | 按鈕開關 | AN4 | S2 | 1塊 |
| 76 | 鈕子開關 | KNX1×2 | S3 | 1塊 |
| 77 | 白熾燈座 | HL1 | 1塊 | |
| 78 | 指示燈 | 6.3V | HL4 | 1塊 |
| 79 | 熔斷絲 | FU | 1塊 | |
| 80 | 電流表插座 | SW | 2塊 | |
| 81 | 共陰數碼管 | 0.5吋 | BX01 | 1塊 |
| 電阻 | 300Ω×8個 | |||
| 82 | 穩壓集成 | LM337 | BX04 | 1塊 |
| LM317 | ||||
| 散熱器 | ST25×2 | |||
| 83 | MIC聲電傳感器 | CZN-15EN | BX05 | 1塊 |
| 石英晶體振蕩器 | 32.768石英晶體 | |||
| 10MΩ電阻 | ||||
| 33 pF電容器×2 | ||||
| 84 | 揚聲器 | 8Ω | BX06 | 1塊 |
| 85 | 蜂鳴器 | TMB12A12 | BX07 | 1塊 |
| LED | 5個大（紅） | |||
| 電阻 | 100Ω/0.25W | |||
| 86 | 氣敏元件 | QM-J3 | BX08 | 1塊 |
| 87 | 三極管插座 | 127-3T | BX09 | 1塊 |
| 元件插座 | ||||
| 88 | 元件插座 | 127-2T×4 | BX10 | 1塊 |
| 89 | 音樂芯片 | CF-60 | BX11 | 1塊 |
| 紐子開關 | KNX1 | |||
| 90 | 保險絲 | FU | AX1穩壓管穩壓電路 | 1塊 |
| 二極管 | 1N4007×4 | |||
| 電容 | 1000μF /50V | |||
| 100μF /35V | ||||
| 0.1μF | ||||
| 穩壓管 | 1N4733 (5.1V) | |||
| 91 | 電阻 | 100Ω/0.25W×2 | AX3銅電阻溫度計電路 | 1塊 |
| 39Ω/0.25W | ||||
| 33Ω/0.25W | ||||
| 溫度傳感器 | LM35 | |||
| 琺瑯電阻 | RX20-10W 20Ω | |||
| 紐子開關 | KNX1×2 | |||
| 電位器 | 470Ω(WH5) | |||
| 銅電阻 | Cu-50 | |||
| 92 | 直流數字毫伏表 | 0～2000mV | AX4直流數字毫伏表 | 1塊 |
| 93 | 保險絲 | FU | AX5 直流恒壓源 | 1塊 |
| 二極管 | 1N4007×4 | |||
| 電容 | 470μF /50V | |||
| 100μF /25V | ||||
| 0.01μF | ||||
| 集成 | LM7812 | |||
| 散熱器 | ST25×1 | |||
| 94 | 電位器 | 10K（WH5）×2 | AX9運放電路 | 1塊 |
| 二極管 | 1N4148×2 | |||
| 電容 | 10μF /35V | |||
| 集成 | OP07 | |||
| 集成底座 | 8P | |||
| 95 | 集成運放 | LM358 | AX10雙運放電路 | 1塊 |
| 集成底座 | 8P | |||
| 96 | 繼電器 | GZR-2 12V | AX11繼電器驅動電路 | 1塊 |
| 三極管 | 9013 | |||
| 二極管 | 1N4148 | |||
| 97 | 電容 | 1000μF/50V×2 |
AX12 78系列穩壓源 |
1塊 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 98 | 電容 | 1000μF/50V×2 |
AX13 79系列穩壓源 |
1塊 |
| 0.33μF×2 | ||||
| 插座 | 127-3T | |||
| 99 | 電位器 | 22K(WH5) |
AX14 單結晶體管觸發電路 |
1塊 |
| 單結晶體管 | BT33 | |||
| 電阻 | 2.2K/0.25W | |||
| 100Ω/0.25W | ||||
| 560Ω/0.25W | ||||
| 三極管 | 9013 | |||
| 二極管 | 1N4148Ω×2 | |||
| 100 | 功放 | LM386 | AX15功率放大集成電路 | 1塊 |
| 電阻 | 10Ω/0.25W×2 | |||
| 電容 | 47nF×2 | |||
| 10μF/35V | ||||
| 100nF | ||||
| 100μF/35V | ||||
| 集成底座 | 8P | |||
| 101 | 集成 | MC34063A | AX16集成轉換器 | 1塊 |
| 集成底座 | 8P | |||
| 102 | 撥碼開關 | 紅(5T) 藍(4T) | AX17單管放大電路 | 1塊 |
| 電阻 | 1K/0.25W×2 | |||
| 電位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 103 | 撥碼開關 | 紅(5T) 藍(4T) | AX18單管放大電路 | 1塊 |
| 電阻 | 1K/0.25W×2 | |||
| 電位器 | 10KΩ(WH5)×2 | |||
| 插座 | 127-2T×4 | |||
| 127-3T | ||||
| 104 | 光電開關 | GP1A05HR×2 | AX20電動機測速 | 1塊 |
| 磁性電機 | 385 | |||
| 固定支架 | 配套 | |||
| 105 | 鈕子開關 | KNX1×2 | AX21 0-1置數單刀雙擲開關 | 1塊 |
| 106 | 集成 | CD4011 | AX22單脈沖信號 | 1塊 |
| CD1413 | ||||
| 集成底座 | 14P | |||
| 16P | ||||
| 電阻 | 100Ω/0.25W×4 | |||
| 51Ω/0.25W×4 | ||||
| 復位開關 | AN4×2 | |||
| LED | 紅×2 綠×2 | |||
| 107 | 電阻 | 100K/0.25W×10 | AX23觸摸式編碼開關 | 1塊 |
| 鈕子開關 | KNX1 | |||
| 輕觸開關 | （6×6×4.3）×10 | |||
| 108 | 電阻 | 51K/0.25W×10 |
AX24 8421撥碼盤 |
1塊 |
| 夾板 | KAS-3 | |||
| 8421撥碼開關 | KAS-3×2 | |||
| 二極管 | 1N4148×8 | |||
| 109 | 集成 | 555 |
AX25 CP時鐘脈沖源 |
2塊 |
| 集成底座 | 8P | |||
| 電位器 | 100k(WH5)×2 | |||
| 電阻 | 10k/0.25W×2 | |||
| 300Ω/0.25W | ||||
| 二極管 | 1N4007×2 | |||
| 電容 | 10μF/35V | |||
| 0.1μF | ||||
| 0.01μF | ||||
| 鈕子開關 | KNX1 | |||
| LED | 紅（5個大） | |||
| 110 | 電阻 | 100Ω/0.25W×7 | AX26發光二極管及驅動 | 1塊 |
| 集成 | 62083 | |||
| 集成底座 | 20P | |||
| LED | 紅×8 | |||
| 111 | 集成 | CD4511 | AX27共陰數碼管 | 3塊 |
| 集成底座 | 16P | |||
| 電阻 | 100Ω/0.25W×14 | |||
| 共陰數碼管 | 0.5寸×2 | |||
| 112 | LED | 紅×4 綠×4 黃×4 | AX28交通燈電路 | 1塊 |
| 電阻 | 51Ω/0.25 W×6 | |||
| 集成 | MC1413 | |||
| 集成底座 | 16P | |||
| 113 | 指針微安表 | 100μA | 1塊 |
| 序號 | 內 容 | 數量 |
| 1 | 溫控及簡易頻率測量電路套件 | 1套 |
| 2 | 汽車測速與倒車提示套件 | 1套 |
| 3 | 定額計數器電子套件 | 1套 |
| 4 | 電子稱套件 | 1套 |
| 5 | 綜合報警套件 | 1套 |
| 6 | DDS波形發生器電路套件 | 1套 |
| 模塊名稱 | 數量 | 單位 | 尺寸 |
| EDM001-MCS51主機 | 1 | 個 | 124*146*40 |
| EDM101-聲光控制 | 1 | 個 | 58*58*40 |
| EDM102-溫度傳感器LM35 | 1 | 個 | 58*58*40 |
| EDM103-溫度傳感器18B20 | 1 | 個 | 58*58*40 |
| EDM104-稱重傳感器 | 1 | 個 | 58*124*40 |
| EDM105-空氣質量傳感器 | 1 | 個 | 58*58*40 |
| EDM106-煙霧傳感器 | 1 | 個 | 58*58*40 |
| EDM107-熱釋電紅外傳感器 | 1 | 個 | 58*58*40 |
| EDM108-酒精傳感器 | 1 | 個 | 58*58*40 |
| EDM109-PT100傳感器 | 1 | 個 | 58*58*40 |
| EDM111-超聲波發射接收 | 1 | 個 | 58*124*40 |
| EDM112-紅外反射 | 1 | 個 | 58*58*40 |
| EDM201-觸摸按鍵 | 1 | 個 | 124*146*40 |
| EDM202-音頻功放 | 1 | 個 | 58*124*40 |
| EDM203-ICL7135 | 1 | 個 | 58*124*40 |
| EDM204-反相器 | 2 | 個 | 58*124*40 |
| EDM301-倒車音樂 | 1 | 個 | 58*58*40 |
| EDM302-四種音樂 | 1 | 個 | 58*58*40 |
| EDM303-三位計數器 | 2 | 個 | 58*124*40 |
| EDM305-單穩態電路 | 2 | 個 | 58*58*40 |
| EDM306-雙穩態電路 | 2 | 個 | 58*58*40 |
| EDM307-脈沖及信號產生 | 1 | 個 | 58*124*40 |
| EDM308-無線接收 | 1 | 個 | 58*124*40 |
| EDM309-無線發射 | 1 | 個 | 58*124*40 |
| EDM310-多段語音錄放 | 1 | 個 | 58*124*40 |
| EDM311-紅外發射 | 1 | 個 | 58*124*40 |
| EDM312-紅外接收 | 1 | 個 | 58*124*40 |
| EDM313-AK040語音 | 1 | 個 | 58*58*40 |
| EDM401-直流電機驅動 | 1 | 個 | 58*58*40 |
| EDM402-直流繼電器 | 1 | 個 | 58*58*40 |
| EDM403-8位獨立按鍵 | 1 | 個 | 58*124*40 |
| EDM404-NPN三極管驅動 | 2 | 個 | 58*58*40 |
| EDM405-PNP三極管驅動 | 2 | 個 | 58*58*40 |
| EDM406-4x4鍵盤 | 1 | 個 | 58*124*40 |
| EDM501-直流風機 | 1 | 個 | 58*58*40 |
| EDM502-直流電機 | 1 | 個 | 58*58*40 |
| EDM503-揚聲器 | 2 | 個 | 58*124*40 |
| EDM504-蜂鳴器 | 1 | 個 | 58*58*40 |
| EDM505-步進電機 | 1 | 個 | 58*58*40 |
| EDM506-加熱模塊 | 1 | 個 | 124*146*40 |
| EDM507-半導體制冷片 | 1 | 個 | 124*146*40 |
| EDM601-64*32點陣 | 1 | 個 | 190*146*40 |
| EDM602-交通燈顯示 | 1 | 個 | 124*146*40 |
| EDM603-十進制計數器 | 2 | 個 | 58*124*40 |
| EDM604-燈泡 | 2 | 個 | 58*58*40 |
| EDM605-四位數碼管顯示 | 2 | 個 | 58*124*40 |
| EDM606-12864點陣液晶 | 1 | 個 | 124*146*40 |
| EDM607-綜合顯示 | 1 | 個 | 124*146*40 |
| 大小頭轉接線紅色 | 5 | 條 | |
| 大小頭轉接線黑色 | 5 | 條 | |
| 單片機連線60CM(紅色) | 5 | 條 | |
| 單片機連線60CM(紅色) | 5 | 條 | |
| 單片機連線40CM(黃色) | 10 | 條 | |
| 單片機連線40CM(綠芭) | 10 | 條 | |
| 單片機連線40CM(藍色) | 10 | 條 | |
| 單片機連線20CM(黃色) | 10 | 條 | |
| 單片機連線20CM(綠色) | 10 | 條 | |
| 單片機連線20CM(藍色) | 10 | 條 | |
| 8針排線(彩色) | 10 | 條 | |
| 雙頭3針排線37CM | 2 | 個 | 3針 |
| 集成18B20 | 2 | 個 | |
| 集成LM35 | 2 | 個 | |
| 砝碼20g | 5 | 個 | |
| RS-232串口線(直通) | 1 | 個 | |
| 多孔板 | 1 | 個 | |
| 電源適配器12V/5A(DC-00819) | 1 | 個 | |
| EDMISP軟件 | 1 | 個 | |
| PT100 | 1 | 個 |
本文鏈接：http://www.dahongfei.comhttp://www.dahongfei.com/tydgdz/940.html
文章來源：www.dahongfei.com??? ?編輯：中人教儀廠??? ?時間：2019-06-12 14:19
常見問題：
1、如果我要購買電子工藝創新技術實驗臺、電子創新設計實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電子工藝創新技術實驗臺、電子創新設計實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電子工藝創新技術實驗臺、電子創新設計實訓裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
* 表示必填采購：電子工藝創新技術實驗臺
Copyright 2017 上海中人科教設備制造有限公司 版權所有
地址：上海市松江區工業園區
地址：上海市松江區工業園區
滬ICP備15019043號
客服熱線：021-66581511 QQ：3523637530
郵箱：3523637530@qq.com
